黑色矩阵 FPGA+USB 开发板
Black Matrix FPGA+USB Starter Kit
如不在线，请联系：spartan3@163.com
技术支持网页：（需复制到地址栏中打开）
http://www.edacn.net/?uid/184205
1 主要特点
本开发板中FPGA采用40万门Xilinx Spartan-3 400芯片，USB采用Cypress CY7C68013A芯片，面向初级及中级FPGA、USB用户，提供48个用户IO（分成三组，各16个），方便用户进行二次开发，非常适合本科毕业设计和实验室选用。本开发板可以通过5V直流电源或USB接口供电，用户只需要一根JTAG线和一根USB线就可使用，方便快捷。
对于FPGA初级用户，硬件资源提供了轻触按键3个，LED灯5个，以及LCD1602液晶屏和串口，软件资源提供了相关的VHDL代码配合硬件的熟悉和使用。
对于FPGA高级用户，特别提供了512KB的SRAM资源，并提供了MICROBLAZE及PICOBLAZE方面的代码、例程，让你在学习FPGA的道路上顺利前行。
对于EZ-USB的用户，本开发板也提供了一套完整的开发环境，并提供周全的固件、驱动例程。
最重要的是，本开发板为您提供了FPGA与USB的完善接口，包括GPIF、SLAVE FIFO以及端口模式，使你可以在此基础上进行方便快捷的二次开发。试问，有什么比这更优秀的FPGA+USB解决方案，而且特别为预留了扩展IO，你只要设计自己的扩展板就可以构成一套针对特定应用的完整系统。
2 硬件配置
1：XC3S400-PQ208：Xilinx 40万门Spartan-3 FPGA芯片
2：XCF02S配置芯片
3：CY7C68013A： Cypress公司出品的Usb2.0高速芯片
4：IS61LV25616AL：512K高速异步SRAM
5：MAX3232 串口芯片
6：LCD1602：16×2字符型LCD
7：50MHz表贴有源晶振
8：EEPROM ：AT24C02
9：5个 LED发光二极灯
10：3个轻触按键
11：48个用户IO：分成3组，各16个IO
3 开发板提供如下程序源代码：
1 ：GPIF
2：SlaveFifo
3：Bulkloop
4：FPGA控制SRAM
5：FPGA实现1602液晶显示
6：采用PicoBlaze实现1602液晶显示
7：采用MicroBlaze实现串口通信
8：采用MicroBlaze实现点灯功能
9：FPGA实现3键扫描
10：FPGA实现流水灯功能
4 开发板其他资料：
1：Xilinx Spartan-3 FPGA资料
2：ISE/EDK/MODELSIM等工具软件
3：CYPRESS EZ-USB FX2开发包
4：EZ-USB控制面板
5：FPGA/USB/EDK从入门到提高资料
5 装箱清单：
1：开发板一块，带1602液晶
2：FPGA下载线一条
3：USB线一条
4：串口线一条
5：光盘2张

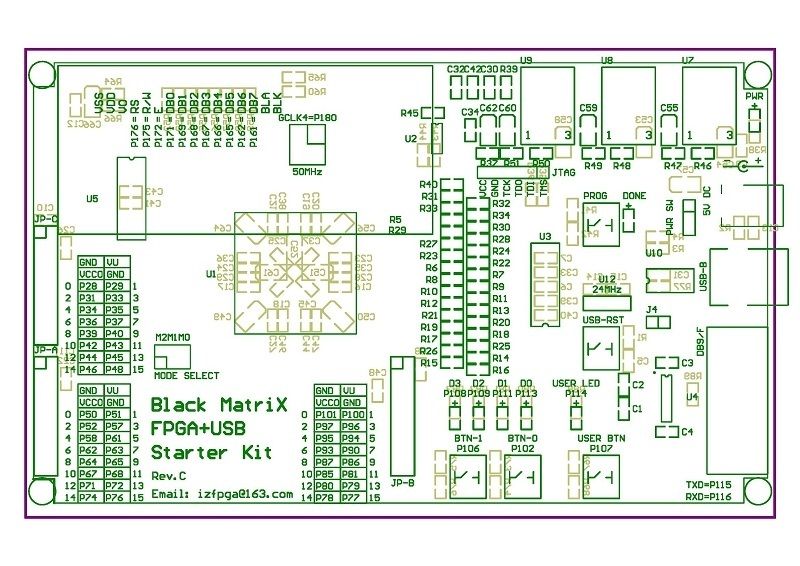

6 开发板效果图：
7 扩展功能：
由于开发板预留了扩展板位置（如图JP-A与JP-B），可以针对用户特定需求开发扩展板，如数据采集卡，SD卡等功能板卡。详情可联系：spartan3@163.com
